在當今電子產品的激烈競爭中，成本控制與性能優化是企業贏得市場的關鍵。對于眾多采用阻容降壓方案的產品，如直發器、風扇、電熱毯等，傳統方案的諸多缺陷如成本高、體積大、可靠性差、輸出紋波大等問題，已成為制約產品升級的瓶頸。而今，慧創芯耀推出的 YD925 高壓線性穩壓器，以其卓越的性能和極高的性價比，為市場帶來了一股革新之風，成為替代阻容降壓方案的最佳選擇。

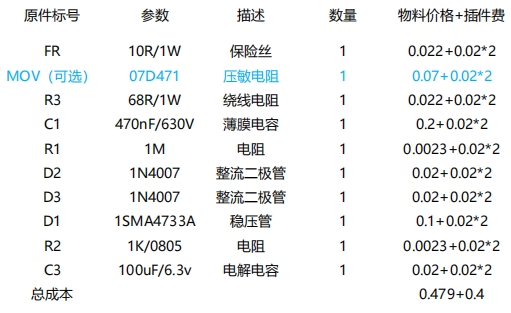

1.所需部件大多為插件，物料采購種類多，體積大，且插件加工成本高
2.C1需要專門的薄膜電容，且耐壓需要兩倍的AC輸入電壓，成本高。
3.C1在AC周期內充放電，時間久了加速衰減，使用壽命短，可靠性差。
4.對于電源高頻雜波，C1限流失效導致后級燒毀，因此需要額外的功率繞線電阻限流。
5.負載變化時，輸出的電流多余部分被穩壓管吸收，需要功率穩壓二極管。
6.輸出紋波嚴重依賴輸出濾波電容，對于半波整流，需要更大的電容實現合理的紋波。
綜上，成本高、體積大、可靠性差、輸出紋波大，待機功耗大。

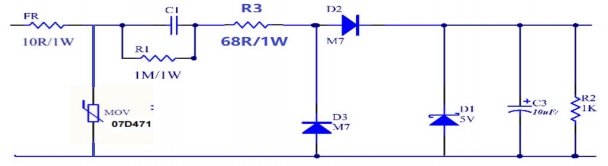

原理圖（如下所示，AC源通過C1電容的交流阻抗限流，經半波整流和穩壓管穩壓濾波后輸出）

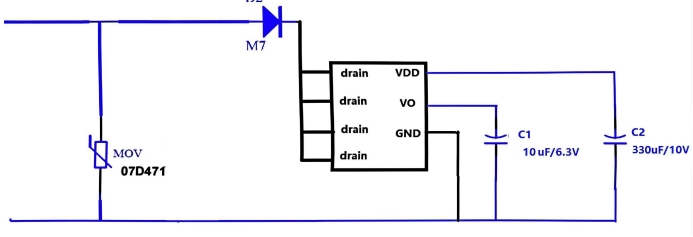

在這樣的背景下，YD925 線性穩壓方案應運而生，以其獨特的設計和優勢，完美解決了傳統阻容降壓方案的諸多問題。原理圖如下所示

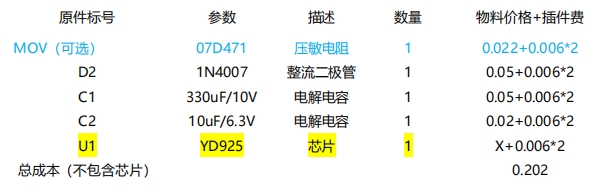

從 BOM 方案及成本來看，YD925 方案的物料種類大幅減少，且大多為貼片元件，尺寸小，可實現全貼片加工，極大地降低了生產成本和體積。以一個典型的 5V 輸出供電方案為例，YD925 的外圍電路簡潔明了，主要包括壓敏電阻（可選）、整流二極管、電解電容等常見元件，總成本（不包含芯片）僅為 0.202 元，相比傳統阻容降壓方案的 0.479+0.4 元，成本優勢不言而喻。
1、外圍簡單，尺寸小，可以全貼片加工，生產成本低。
2、該方案能至少穩定提供5V/30mA供電能力。如果采用全橋方案帶載能力可以進一步提高。
3、可靠性和性能明顯優于阻容降壓。
在性能方面，YD925 也展現出了卓越的性能。該方案能至少穩定提供 5V/30mA 供電能力，如果采用全橋方案，帶載能力還可以進一步提高，完全能夠滿足眾多電子產品對電源性能的要求。而且，YD925 的可靠性和性能明顯優于阻容降壓方案，能夠有效避免因元件老化、高頻雜波干擾等問題導致的電源故障，大大提高了產品的穩定性和使用壽命。

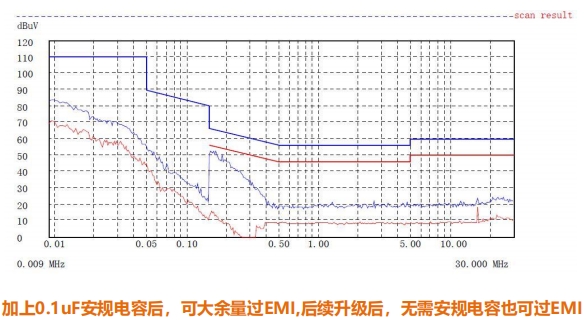

在實際應用中，布板的合理性和電磁兼容性（EMI）測試是電源設計中不可忽視的重要環節。YD925 的布板示例表明，其電路布局簡潔明了，元件排布緊湊合理，不僅節省了 PCB 空間，還便于生產制造和后期維護。在 EMI 測試方面，YD925 的表現同樣出色。經過測試，YD925 供電方案在加上 0.1uF 安規電容后，可大余量過 EMI。而且，后續升級后，無需安規電容也可過 EMI，這無疑為產品的設計和認證提供了極大的便利，進一步降低了產品的設計成本和復雜度。
綜上所述，YD925 高壓線性穩壓器以其低成本、高效率、小尺寸、高性能等優勢，成為了替代阻容降壓方案的最佳選擇，開啟了低成本、高效率電源設計的新紀元。對于眾多追求性價比、性能與質量的電子產品制造商來說，YD925 無疑是一個極具吸引力的解決方案。它不僅能夠有效降低產品的生產成本，提高產品的市場競爭力，還能為消費者帶來更加穩定、可靠的使用體驗。相信在不久的將來，YD925 將在更多電子產品中得到廣泛應用，推動整個行業的發展與進步。
